Cliente: INGENIERÍA AGRÍCOLA CIVIL,IAC. González Gareta, S.L.

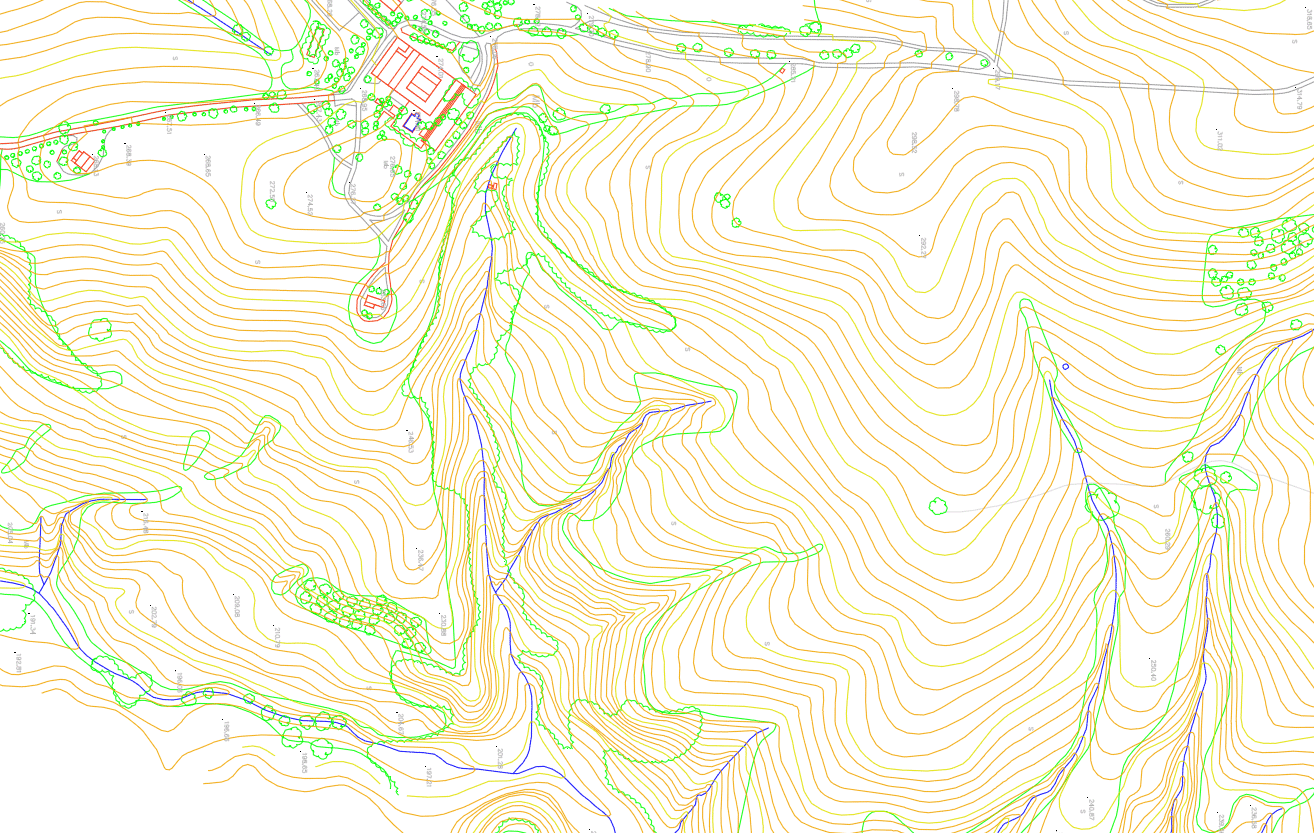

Restitución y Edición de la Cartografía a Escala 1:1.000, y entrega de ficheros en .dwg, del cortijo “Los Barrancos” y finca “Las Hoces”, en el T.M. de Arcos de la Frontera (Cádiz)
Dicha Ingeniería se puso en contacto con nuestra empresa de cartografía, topografía y Sistemas de Información Geográfica (SIG), para la restitución y edición de dos parcelas, El Cortijo “Los Barrancos” y la finca “Las Hoces”, a escala 1:1.000.
El proceso de captura de datos consistirá en el registro, en soporte informático, de las coordenadas “X”, “Y”, “Z” que definen la geometría de aquellos elementos topográficos que hay que representar, asociados con códigos que permitirán establecer unívocamente la naturaleza del elemento.
El proceso de restitución digitalizada se llevó a cabo con restituidores digitales de última generación. Cuando hablamos de restituidores digitales, estamos hablando de equipos que trabajan con imágenes digitales que permiten superposición de imagen y cartografía.
La restitución digitalizada se realizará a la escala indicada 1:1000 con equidistancia de curvas de 1 m.
La información cartográfica ha sido convenientemente registrada de acuerdo con la codificación que nos ha determinado nuestro cliente.
El sistema informático con que están equipados nuestros equipos restituidores, tiene diversos programas de aplicación necesarios para que el producto obtenido en esta fase sea del mayor grado de depuración posible, de forma que las modificaciones a introducir en la fase de edición sean las mínimas posibles, sin que en ningún caso afecte a la estructura fundamental del plano.
La restitución planimétrica deberá reflejar todos los detalles identificables a partir del vuelo fotogramétrico, en su exacta posición y verdadera forma a la escala de salida gráfica, siendo objeto de representar mediante un símbolo los restantes. Se realizará punto a punto, de forma que se registren con la máxima precisión posible. En las líneas poligonales el operador se posicionará en cada uno de los puntos de inflexión de la misma y en ese momento registrará sus coordenadas. No se realizará ningún registro informático por análisis direccional u otro similar. Para las líneas curvas el registro se hará punto a punto o automáticamente, siempre que los parámetros a fijar aseguren que la desviación entre el arco y la cuerda es mínima.
